IEC 60068-2.

IEC 60068-2, elektroteknik ürünlere uygulanan çevresel test yöntemleri için uluslararası referans serisidir. "-2" alt-serisi, ürün komiteleri, otomotiv konsorsiyumları, savunma şartnameleri ve havacılık yeterlilik kurumları tarafından referans alınan bireysel test prosedürlerini tanımlar. Her bölüm tek bir çevresel zorlanmayı (sıcaklık, nem, titreşim, şok, tuz sisi, serbest düşme, alçak basınç) kapsar ve tekrarlanabilir laboratuvar testi için gerekli koşulları, ölçüm toleranslarını ve prosedür adımlarını belirler.

IEC 60068-2, diğer uygunluk çerçevelerinin yeniden tanımlamak yerine referans verdiği yapı taşı niteliğinde test yöntemleri sunar. MIL-STD-810, RTCA DO-160, ISO 16750 veya ürüne özgü IEC standartları bir titreşim, ısıl döngü veya nemli sıcaklık testi tanımladığında, altta yatan prosedür genellikle bir IEC 60068-2 bölümünü işaret eder.

Kapsam

Bu seri; sahada çevresel dayanıklılığını kanıtlaması gereken elektriksel ve elektronik ekipmanları, bileşenleri, alt-takımları ve nihai ürünleri hedefler. Ekipman sınıflandırması veya geçti/kaldı limitleri tanımlamaz — bunlar ürün komitesi veya son kullanıcı şartnamesi tarafından belirlenir. IEC 60068-2, belirli bir ürünün geçmesi gerekip gerekmediğini değil, bir testin nasıl yapıldığını standartlaştırır.

Güncel yayımlanan yapı şu şekildedir:

• IEC 60068-1 — genel ilkeler, terminoloji, sertlik seçim rehberi
• IEC 60068-2-x — bireysel test yöntemleri (iklimsel, mekanik, kombine)
• IEC 60068-3-x — destekleyici dokümanlar (arka plan bilgisi, kılavuz)

Bu sayfa savunma, havacılık, otomotiv ve endüstriyel ürün yeterliliğinde en sık referans verilen test yöntemlerini kapsar.

Test yöntemleri

Aşağıdaki yöntemler zorlanma tipine göre gruplanmıştır. Her giriş; test kodunu, yaygın adlandırmayı, çalışma ilkesini ve tipik olarak gerekli ekipman konfigürasyonunu içerir.

İklimsel testler

IEC 60068-2-1 — Soğuk

• Amaç: Bileşen ve ekipmanların düşük sıcaklığa dayanma ve düşük sıcaklıkta çalışabilme kabiliyetinin belirlenmesi
• Tipik koşullar: Kararlı durum düşük sıcaklık maruziyeti; IEC 60068-2-1 savunma için tipik −5 °C ile −65 °C arası sınıflar tanımlar, havacılıkta daha düşük değerler kullanılır.
• Prosedürler: Yöntem Ab (kademeli değişim, ısı yaymayan ekipman), Yöntem Ad (kademeli değişim, ısı yayan ekipman)

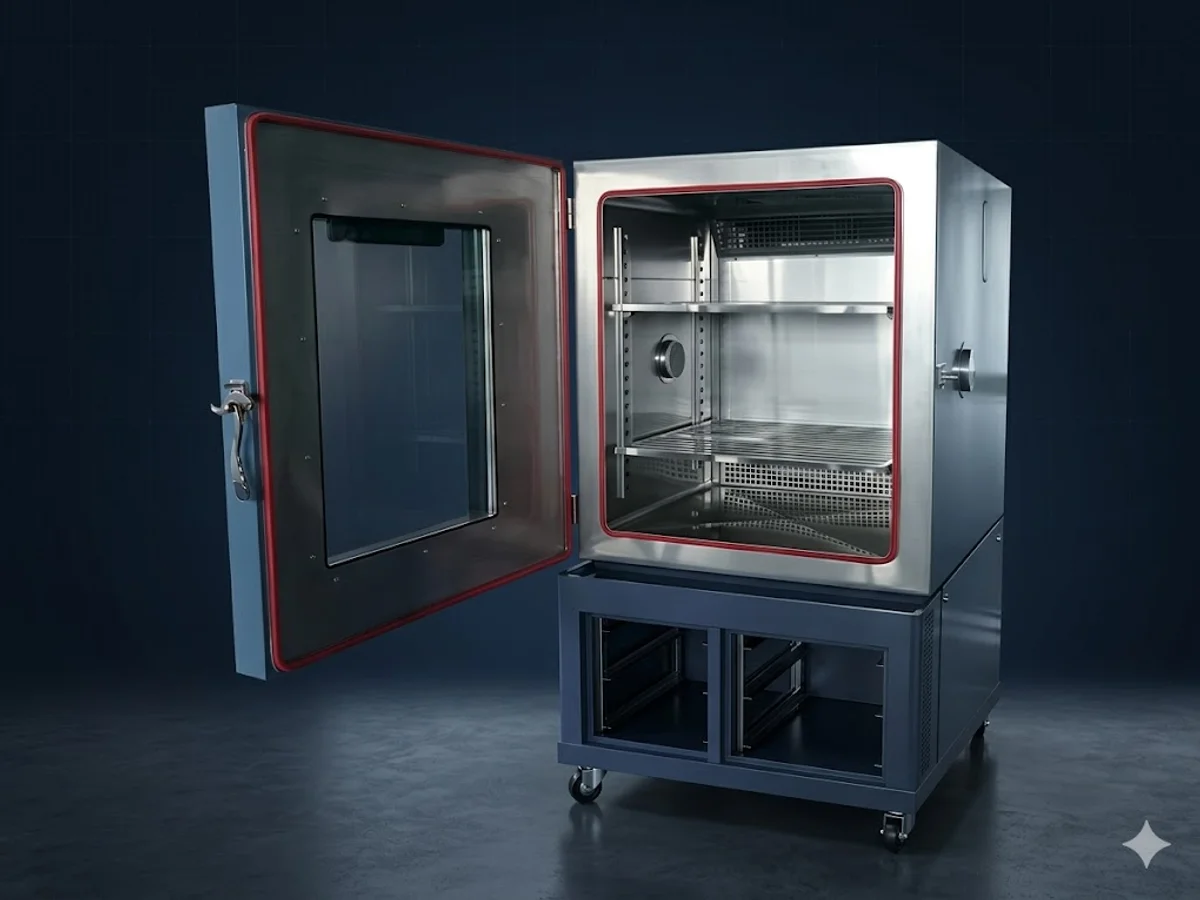

• Ekipman: Aktif soğutmalı ve cebri hava sirkülasyonlu iklimsel test kabini

IEC 60068-2-2 — Kuru sıcaklık

• Amaç: Yüksek sıcaklık altında nem olmaksızın ekipman bütünlüğü ve işlevinin doğrulanması
• Tipik koşullar: Kararlı durum yüksek sıcaklık; sertlik tanımlı tercih edilen seriden seçilir
• Prosedürler: Yöntem Bb (kademeli değişim), Yöntem Bd (ısı yaymalı)
• Ekipman: Kontrollü rampa hızlarıyla kararlı yüksek sıcaklık üretebilen iklimsel test kabini

IEC 60068-2-14 — Sıcaklık değişimi

• Amaç: Sıcaklık geçişlerine yanıtın değerlendirilmesi; ısıl şok ve kademeli değişim dahil
• Prosedürler: Yöntem Na (hızlı değişim, iki kabinli), Yöntem Nb (kademeli değişim, tek kabinli)
• Uygulama: Operasyonel ısıl döngüye maruz kalan bileşenler, ortamlar arası taşınma

IEC 60068-2-30 — Nemli sıcaklık, döngüsel

• Amaç: Döngüsel nem altında nem emilimi, yoğuşma ve korozyonun test edilmesi
• Tipik koşullar: Yüksek sıcaklık ve yüksek bağıl nem ile 24 saatlik döngüler, döngü başına bir yoğuşma fazı
• Uygulama: Dış ortam ekipmanı, günlük sıcaklık değişimine maruz ekipman

IEC 60068-2-38 — Kompozit sıcaklık ve nem döngüsel

• Amaç: Bireysel iklimsel testlerle yakalanmayan hasar modlarını ortaya çıkarmak için kombine sıcaklık ve nem zorlanması
• Uygulama: Elektronik, sızdırmaz takımlar, konformal kaplı baskılı devre kartları

IEC 60068-2-52 — Tuz sisi, döngüsel

• Amaç: Deniz ve kıyı atmosferlerinde korozyon dayanımı ve elektriksel bozulmanın değerlendirilmesi
• Prosedür: Tuz sisine kontrollü kuruma fazları ile döngüsel maruziyet
• Uygulama: Denizcilik, deniz savunma, kıyı endüstriyel ekipmanı; kıyı kurulumlardaki fotovoltaik ve güneş modülleri

IEC 60068-2-78 — Nemli sıcaklık, kararlı durum

• Amaç: Nem girişi ve yüzey bozulması için uzun süreli sabit nem maruziyeti
• Tipik koşullar: Kararlı yüksek sıcaklık ve yüksek bağıl nem; IEC 60068-2-78 sertlik tablosuna göre tipik 21 ile 56 gün arası.

Mekanik testler

IEC 60068-2-6 — Sinüsoidal titreşim

• Amaç: Taşıma ve operasyonda karşılaşılan tek-frekanslı titreşime ekipman yanıtının belirlenmesi
• Test parametreleri: Frekans aralığı, genlik ve eksen başına süpürme sayısı sertlik tablosundan seçilir
• Prosedür: Seçilen bantta kontrollü hızda (tipik olarak dakikada 1 oktav) frekans süpürmesi, üç dik eksen
• Ekipman: Kapalı döngü kontrollü elektrodinamik veya hidrolik sarsıcı (shaker)

IEC 60068-2-27 — Şok

• Amaç: Elleçleme, taşıma ve operasyonel olaylardan kaynaklanan mekanik şoklara dayanıklılığın doğrulanması
• Darbe şekilleri: Yarım sinüs, testere dişi ve trapez şekilli darbeler tanımlı; tepe ivme ve darbe süresi sertlik tablosundan seçilir
• Prosedür: Her dik eksenin her yönünde belirlenen sayıda darbe

IEC 60068-2-31 — Düşürme ve devrilme

• Amaç: Kaba elleçlemeye özgü düşüşlere dayanma kabiliyetinin değerlendirilmesi
• Uygulama: Taşınabilir ekipman, el cihazları, taşıma sırasındaki paketli ürünler

IEC 60068-2-64 — Geniş bantlı rastgele titreşim

• Amaç: Gerçek taşıma ve operasyonel ortamlarda karşılaşılan rastgele titreşim spektrumunun yeniden üretilmesi
• Prosedür: Sertlik tablosundan seçilen güç spektral yoğunluk (PSD) profili, belirlenen süre için her dik eksende uygulanır
• Uygulama: Havacılık, askeri, otomotiv elektroniği — servis ortamları için sinüsoidal yerine rastgele titreşim genelde daha gerçekçidir

Kombine ve özel testler

IEC 60068-2-39 — Kombine sıralı soğuk, alçak basınç, nemli sıcaklık

• Amaç: Yüksek irtifa ortam maruziyetini ve ardından nemli inişi temsil eden sıralı zorlanma profili
• Uygulama: Aviyonik, füze bileşenleri, irtifa salınımlarına maruz ekipman

IEC 60068-2-11 — Tuz sisi (sürekli)

• Amaç: Hızlandırılmış korozyon taraması için sürekli tuz sisi maruziyeti
• Uygulama: Deniz atmosfer dayanımı için değerlendirilen bileşenler ve kaplamalar

Uygulanabilirlik

• Savunma: -1, -2, -6, -14, -27, -30, -38, -64 (MIL-STD-810'dan çapraz referans)
• Havacılık: -6, -27, -64, -39 (RTCA DO-160 çapraz referans)
• Otomotiv: -1, -2, -6, -14, -27, -30, -64 (ISO 16750 çapraz referans)
• Endüstriyel elektronik: -1, -2, -14, -27, -30, -78
• Denizcilik: -52, -11, -30
• Fotovoltaik ve güneş: -52, -78 (IEC 61215'ten çapraz referans)

Bu seri temel katmandır. Ürün-seviyesi yeterlilik şartnamelerinin çoğu altta yatan çevresel testi yeniden tanımlamaz — IEC 60068-2'den bir yöntem seçer ve ürüne uygun sertlik, süre ve kabul kriterlerini belirtir.

İlişkili standartlar

• IEC 60068-1 — Genel ilkeler, terminoloji ve sertlik seçimi
• MIL-STD-810 — Savunma çevresel yeterliliği; birçok yöntem IEC 60068-2 prosedürlerine atıf yapar veya paralel yöntemler tanımlar
• RTCA DO-160 — Aviyonik çevresel koşullar; titreşim ve şok yöntemleri için IEC 60068-2'yi referans alır
• ISO 16750 — Karayolu taşıtı çevresel koşulları; IEC 60068-2 iklimsel ve mekanik prosedürlerine referans verir
• IEC 60529 — Koruma sınıfı (IP kodu); sıklıkla IEC 60068-2 iklimsel testi ile birleşir
• IEC 60721 — Çevresel koşulların sınıflandırılması; sertlik seçimine bilgi sağlar

Mühendislik etkileri

IEC 60068-2, ürün gereksinimleri ile laboratuvar uygulaması arasındaki köprüdür. Bir test planını uyarlarken üç karar maliyeti ve süreyi belirler:

• Sertlik seçimi — gerçek servis koşullarına karşı dengelenen, tercih edilen seriden uygun çevresel sınıfın belirlenmesi
• Prosedür seçimi — her yöntem içinde, birden fazla prosedür (örn. Yöntem Ab ve Ad, Yöntem Na ve Nb) farklı ekipman kategorilerine ve ısı yayım durumlarına uyar
• Sıra tasarımı — kombine zorlanmalar uygulandığında, iklimsel ve mekanik yöntemlerin sırası gözlenen hasar modlarını etkiler

Tasarım aşamasında ön-uygunluk gözden geçirmesi tipik olarak hangi IEC 60068-2 yöntemlerinin uygulanacağını, hangi sertlik değerlerinin uygun olduğunu ve hangi prosedürlerin paralel veya sıralı çalışabileceğini belirler. Bu, yeniden test döngülerini azaltır ve yeterlilik takvimini kısaltır.
